什么是工業機器人工作站？
機器人工作站是指以一臺或多臺工業機器人為主，配以相應的控制系統，輔助設備以及其他周邊設備，或借助人工的輔助操作一起完成相對獨立的一種作業或工序的一組設備組合；常用于焊接、搬運、檢測等生產工藝段。
項目介紹
該設備為內地某工業機器人集成與制造企業開發的工業機器人實訓平臺站，包含機器人、傳動、裝配、視覺檢測等單元；可實現工業機器人示教和離線編程，以及智能相機、行走軸、變位機、虛擬調試和PLC二次開發與物聯網教學等工業機器人系統技術的教學內容。

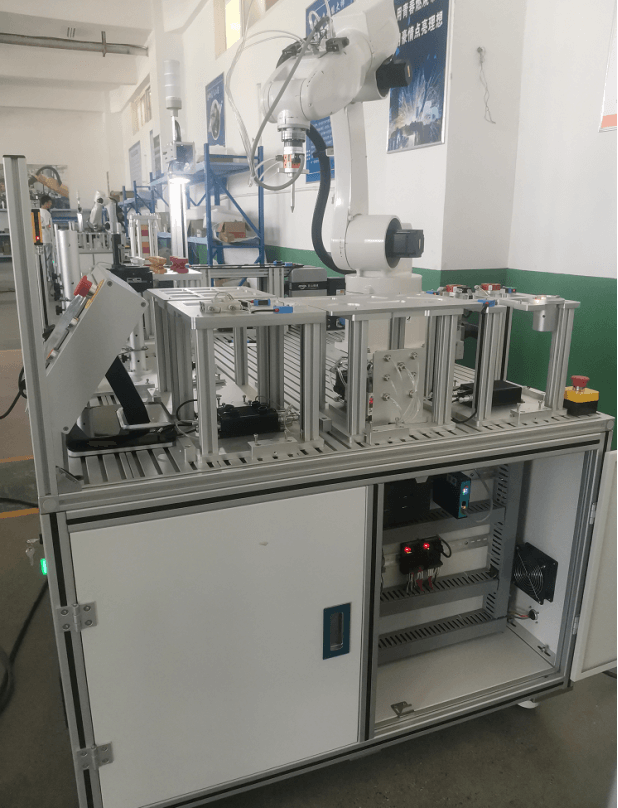

機器人實訓平臺
PLC控制系統配置
設備主控系統部分選用匯辰H7-200SMART PLC，通過CPU本體以太網口通過ModbusTCP/UDP協議與機器人進行數據交換，通過S7以太網口與匯辰HBOX物聯網模塊通信；CPU本體自帶的三路高速脈沖輸出用于伺服與步進電機定位控制，通過擴展模擬量模塊分別檢測溫度、稱重、位移傳感器的數據，通過數字量輸出控制工作站的氣缸與指示燈。

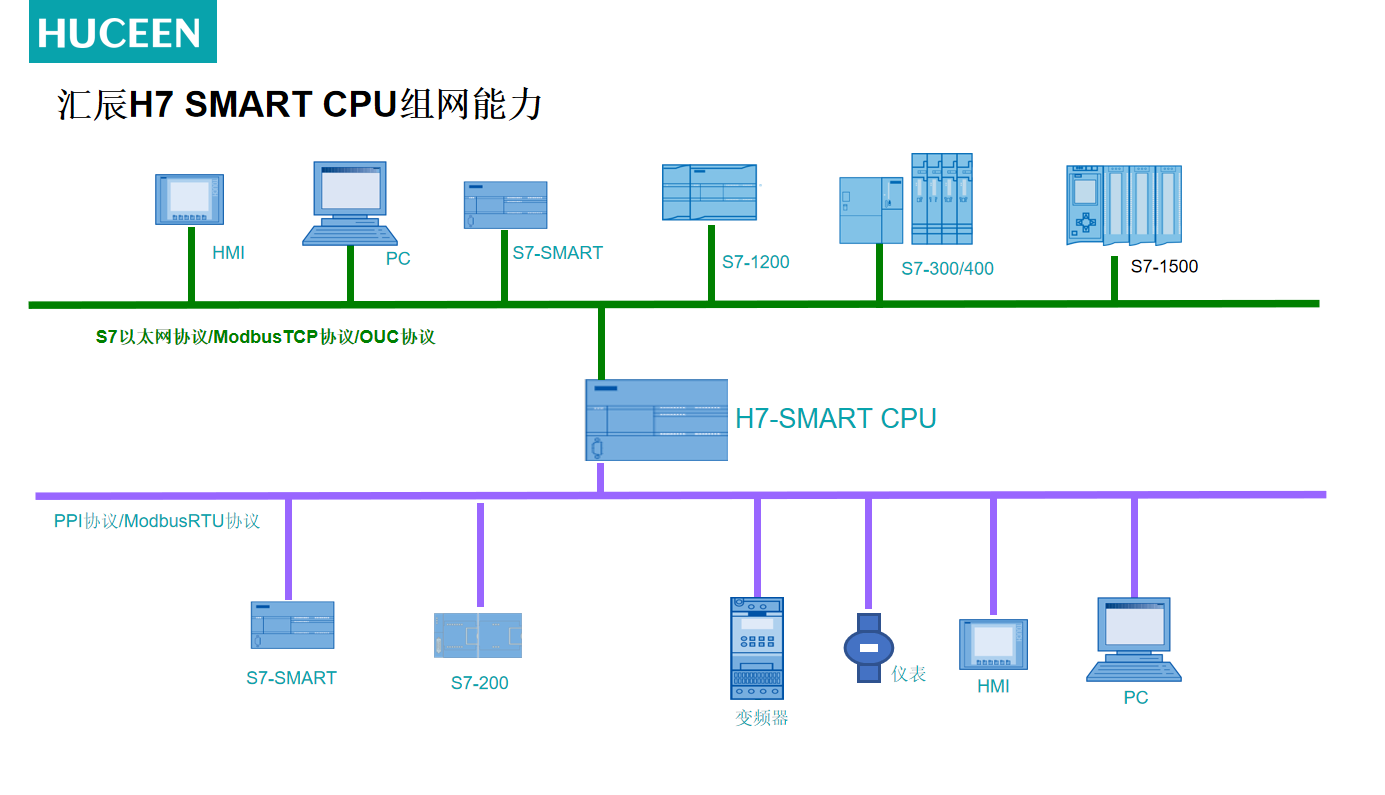

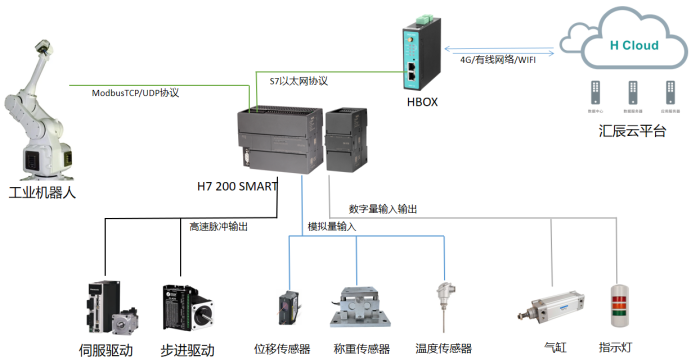

網絡拓撲圖

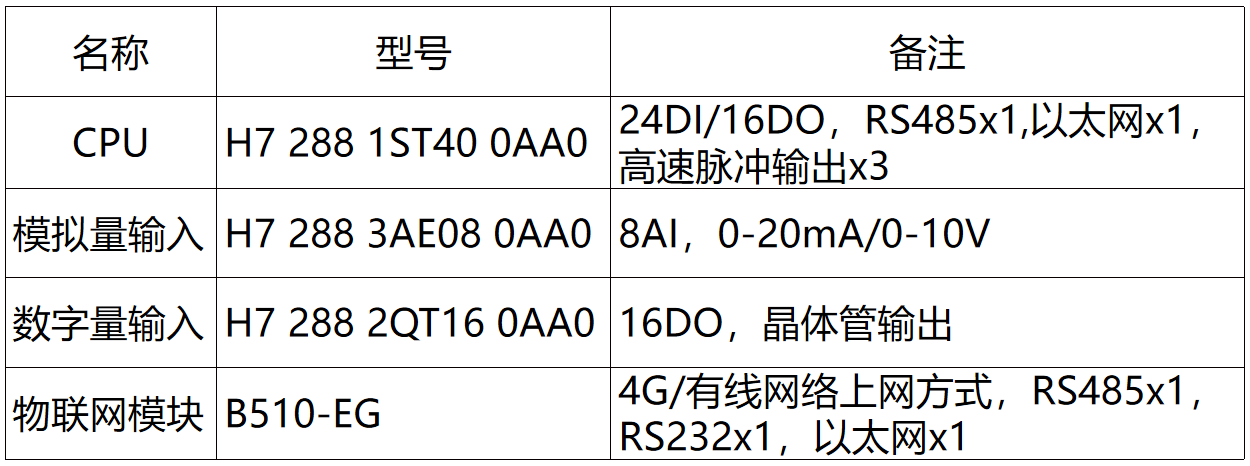

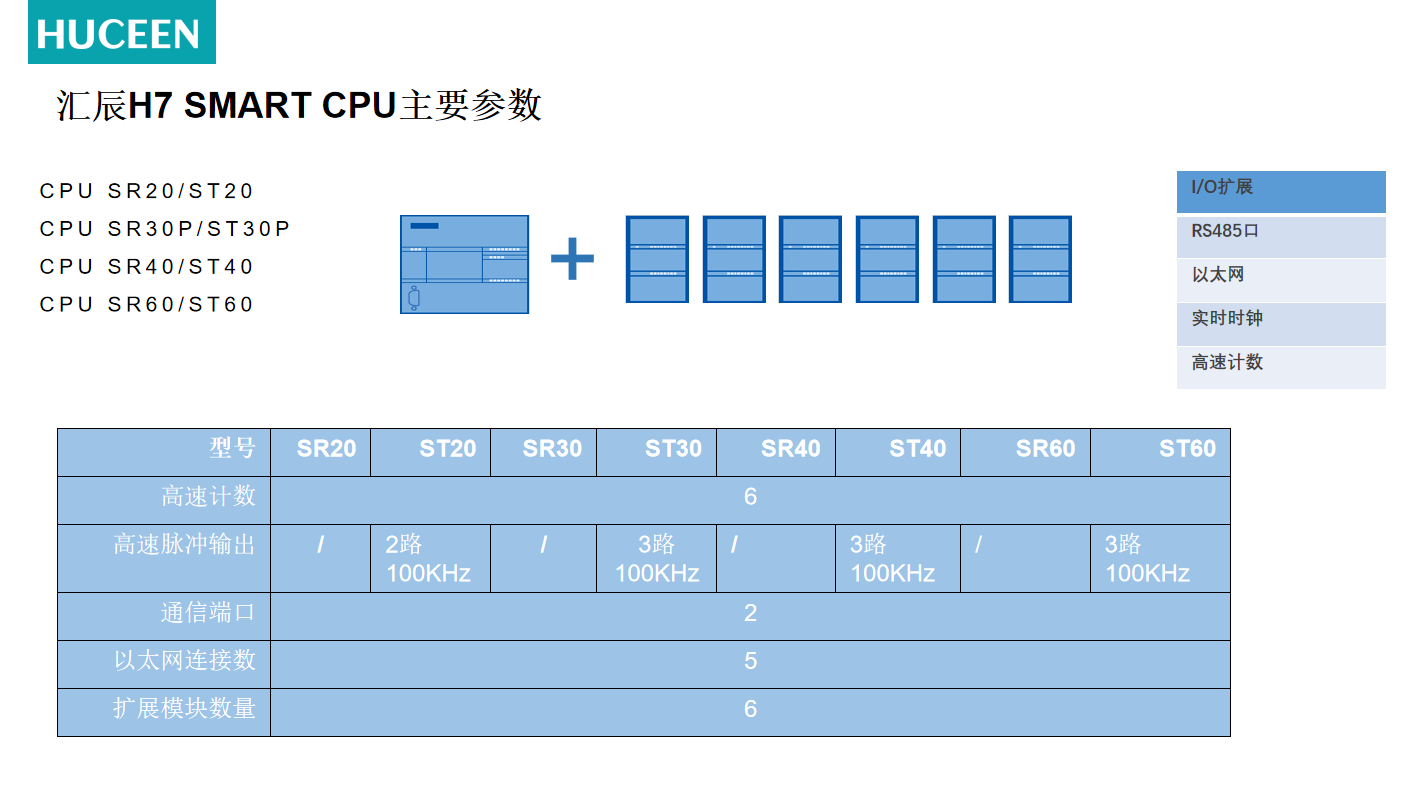

PLC配置表

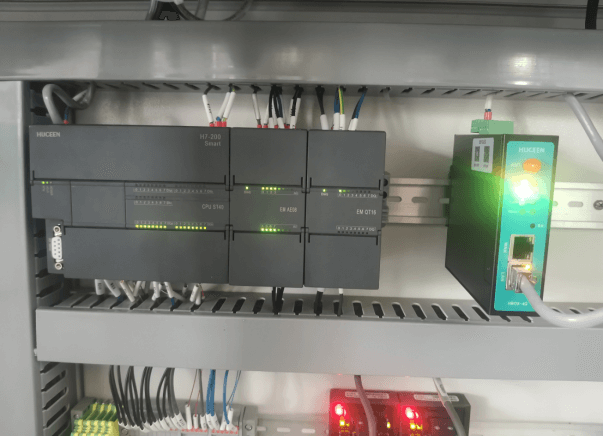

PLC照片
相關功能
工業機器人教學：機器人編輯器事先編輯好步驟的動作，匯辰H7-200SMART CPU通過ModbusTCP或者UDP協議與機器人控制器通信控制其程序號事先對機器人的控制。

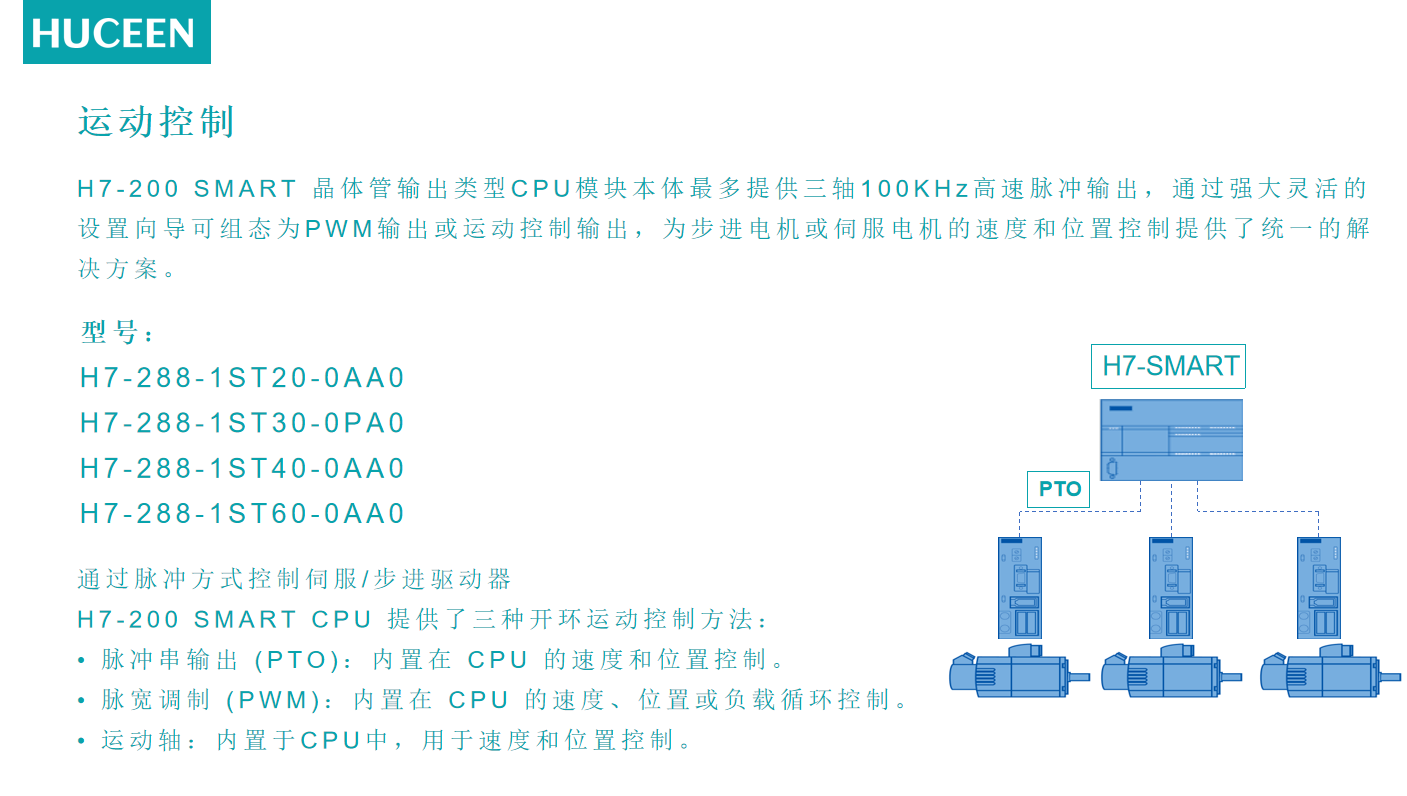

伺服/步進控制：通過H7-200SMART CPU自帶的三路高速脈沖輸出控制伺服/步進驅動器，實現定位控制。
工件位移測距：測距傳感器通過4-20mA信號接入模擬量輸入模塊，檢測工件的位移距離。
可編程控制：可根據工藝需求編寫控制程序，控制機器人、電機、氣缸等執行機構動作，處理各單元檢測信號、數據傳輸等任務。

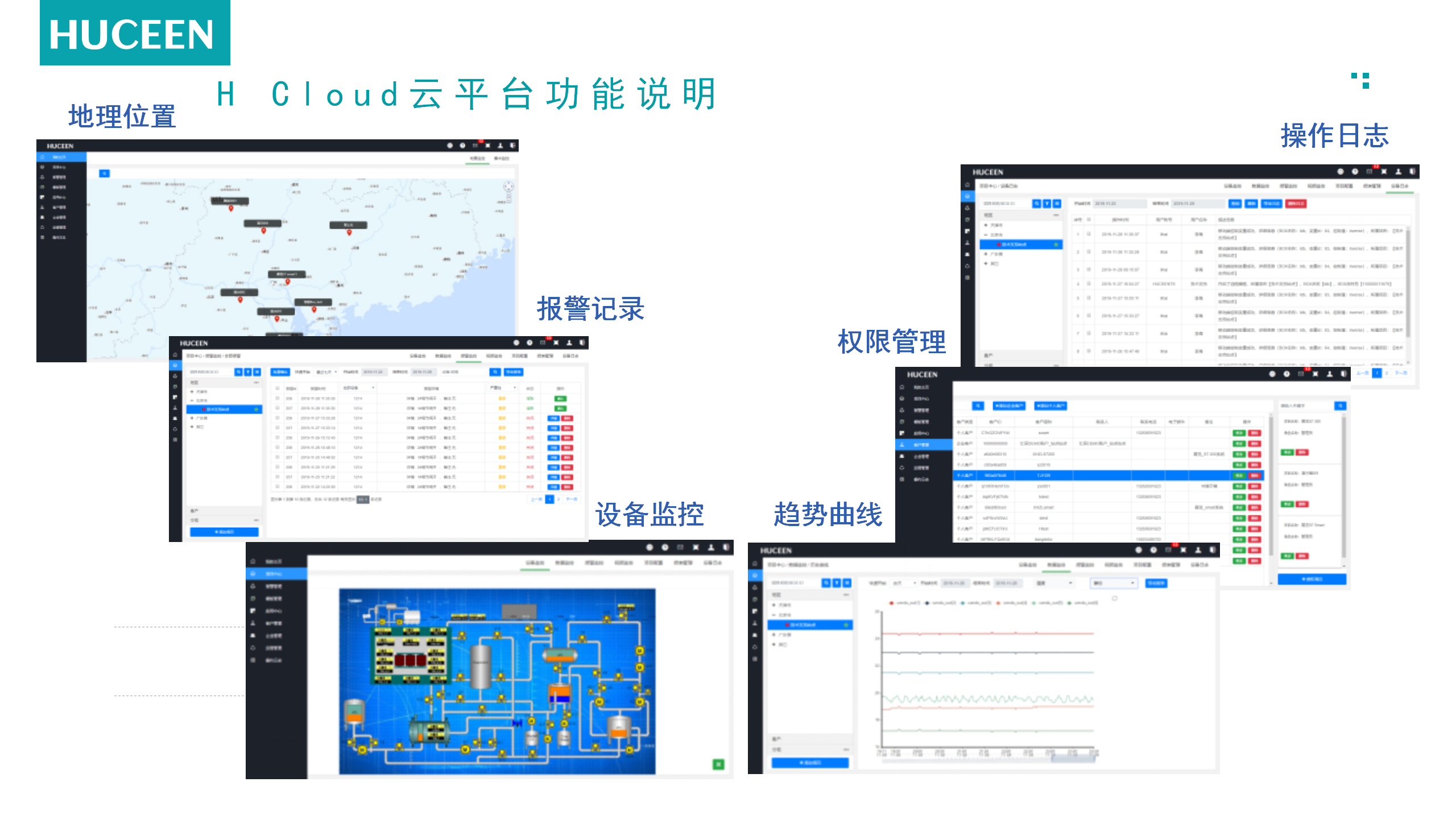

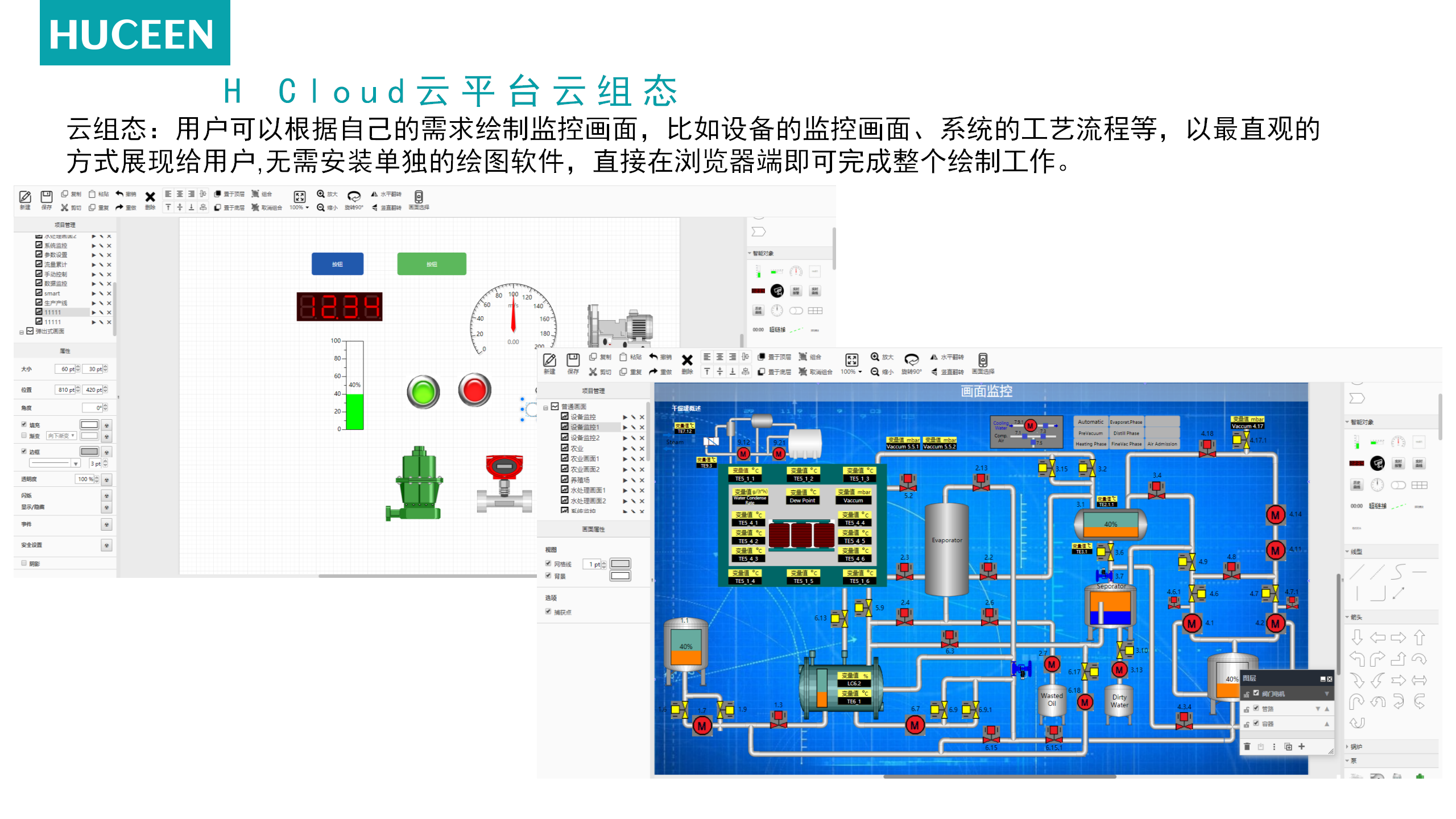

物聯網教學：通過匯辰HBOX以及搭配的HCLOUD云平臺，實現遠程編程、云組態、云報表、云報警、云存儲、移動端監控等功能。
現場視頻
